Ki dimansyon tipik nan nwa fèmen presizyon?

"Si -seleksyon gwosè nwa yo ak presizyon pandan seleksyon an mennen nan blokaj asanble nan sistèm arbr?"
"Pa abitye ak dimansyon estanda endistri yo, sa ki lakòz revizyon desen repete pandan pèrsonalizasyon ak sik livrezon reta?" Kòm yon enjenyè ki gen 15 ane eksperyans nan transmisyon presizyon ak Fastener, kòz rasin pwoblèm sa yo souvan manti nan mal konprann. pwoblèm souvan manti nan konpreyansyon ensifizan nan definisyon yo dimansyon, estanda endistri yo, ak lojik aplikasyon pou nwa fèmen ak presizyon Kòm yon eleman debaz pou pwezante arbr, presizyon nan dimansyon nan fèmen aks presizyon dirèkteman detèmine runout arbr, estabilite pwezante, ak ekipman operasyon presizyon. Pandan ke plizyè kalite nwa sele ak presizyon egziste, dimansyon estanda inivèsèl yo aplike nan tout endistri yo. pwen tankou "seleksyon difisil, konpatibilite pòv, ak pousantaj erè segondè."

Etap 1: 5-Etap analiz pratik nan tipikPrecision Locking NutDimansyon
Defini Dimansyon Nwayo Precision Locking Nwayo-Premyèman Konprann "Paramèt Kle ak Estanda endistri yo"
Pou kontwole presizyon tipik dimansyon nwa bloke, premye klarifye paramèt dimansyon debaz yo, definisyon, ak estanda endistri yo pou fè pou evite erè seleksyon ki te koze pa "konsèp dimansyon konfizyon":
Paramèt dimansyon debaz pou nwa fèmen presizyon yo enkli:dimansyon fil (spesifikasyon, fòm fil, anplasman), dyamèt ekstèn, epesè, dyamèt twou, lokalize dimansyon zepòl, ak dimansyon plas kle. Pami sa yo, dimansyon fil, dyamèt ekstèn, ak epesè yo kritik pou seleksyon, dirèkteman detèmine konpatibilite ak konpozan arbr ak ekipman.

Kategori gwosè tipik ak senaryo aplikasyon:
- Mikwo Precision Lock Nuts (Gwosè Fil M1-M10):Ki fèt pou ti ekipman presizyon, ki gen dimansyon kontra enfòmèl ant ak konstriksyon ki lejè. Dyamèt eksteryè anjeneral depase gwosè fil pa 3-8mm, ak epesè depase gwosè fil pa 2-5mm.

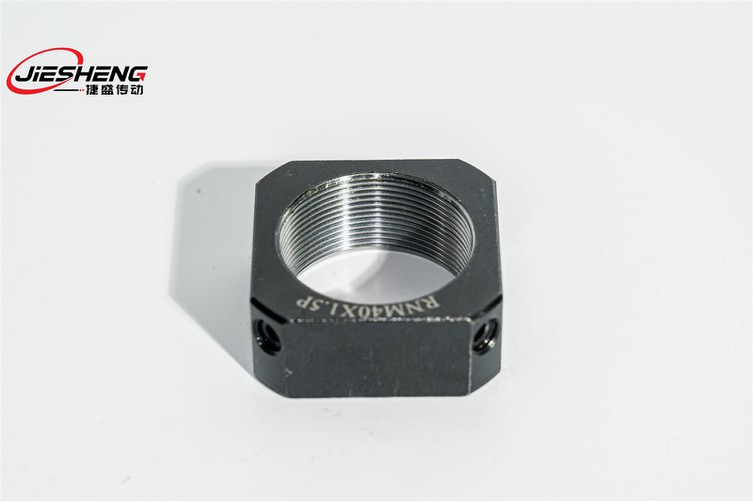

- Ti-a-mwayen nwa presizyon (gwosè fil M10-M45):Apwopriye pou ekipman presizyon jeneral-. Sa a se seri gwosè ki pi souvan itilize endistri a, ak yon dyamèt ekstèn 5-12mm pi gwo pase fil la ak yon epesè 4-8mm pi gran pase fil la.

- Gwo nwa ak presizyon (gwosè fil M45-M100):Ki fèt pou ekipman presizyon lou-, pi gwo dimansyon sa yo mande pou konsiderasyon kapasite chaj. Dyamèt ekstèn depase gwosè fil pa 8-18mm, epesè depase gwosè fil pa 6-12mm.

Etap 2: Nwayo Paramèt Dimansyon Tipik-Analiz Kantitatif pou Matching egzak
Konbine estanda GB domestik yo ak aplikasyon endistri komen yo, nou sistematize paramèt dimansyon tipik pou diferan espesifikasyon presizyon nwa fèmen pou bay gid seleksyon dirèk:
M5×0.8: Dyamèt ekstèn 9mm, epesè 5mm, twou enteryè 5mm, lajè plas kle 2mm; Apwopriye pou sistèm arbr redukteur Miniature;

Karakteristik debaz:Fil presizyon Pi gran pase oswa egal a 6H, tolerans dimansyon ± 0.02mm, apwopriye pou ti -espas, limyè-chaj aplikasyon pwezante.

Karakteristik debaz:Fil presizyon pi gran pase oswa egal a 5H, tolerans dimansyon ± 0.015mm, gwo kapasite chaj, ki reprezante seri estanda gwosè nwayo endistri a.

Etap 3: Presizyon dimansyon ak egzijans tolerans-Asire ki estab anfòm
Presizyon dimansyon presizyon nwa fèmen dirèkteman enpak sou efikasite asanble a. Tolerans dimansyon kritik yo dwe defini klèman pou anpeche echèk anfòm akòz presizyon ensifizan:
- Tolerans dimansyon prensipal yo (GB/T 6183.1-2018 Klas A):
Tolerans fil:Fil entèn presizyon Pi gran pase oswa egal a 5H, tolerans anplasman ± 0.01mm, vle di tolerans dyamèt ± 0.012mm. Ensifizans presizyon nan fil lakòz twòp detachman oswa sere ak eleman arbr -twòp sere pwovoke plis estrès, pandan y ap detachman twòp mennen nan detachman.

Tolerans dyamèt ekstèn:± 0.015-± 0.025mm. Dyamèt ekstèn ki soti nan -tolerans-ka anpeche enstalasyon nan twou ekipman aliye;
Tolerans dimansyon epesè:± 0.01-± 0.02mm; Devyasyon epesè afekte presizyon pwezante, sa ki lakòz twòp clearance axial nan sistèm nan arbr;
Kote tolerans dimansyon etap:± 0.015mm, pèpendikularite sifas etap Mwens pase oswa egal a 0.01mm / m; Etap dimansyon devyasyon ogmante radial runout nan sistèm arbr a.

- Metòd enspeksyon presizyon:
Dimansyon fil:Sèvi ak mezi ploge fil pou ale/non{0}}ale enspeksyon; sèvi ak mikromèt fil pou mezi dyamèt mwayen;
OD ak epesè:Enspekte ak mikromèt deyò ak mikromèt pwofondè, presizyon Pi gran pase oswa egal a 0.001mm;
Etap pozisyon:Sèvi ak endikatè kadran pou mezire pèpendikularite sifas etap; sèvi ak mikromèt andedan pou mezire dyamèt etap.

Etap 4: Verifikasyon ak akseptasyon seleksyon dimansyon - Asire presizyon Fitting
Apre seleksyon, fè verifikasyon dimansyon ak akseptasyon pou anpeche echèk asanble akòz erè dimansyon. Pwosesis debaz la se "asanble esè echantiyon ak enspeksyon egzak":
- Pwosesis akseptasyon pakèt:
Echantiyon dimansyon:Fè echantiyon pou chak estanda GB/T 2828.1-2012 ak pi gwo pase oswa egal a pousantaj echantiyon 5%. Dimansyon kritik (fil, dyamèt ekstèn, epesè) dwe reyalize pousantaj pase 100%.

Etap 5: Move Konsepsyon komen ak Teknik Diminisyon pou Seleksyon Dimansyon-Diminye Risk Seleksyon
Idantifye enkonvenyans komen nan seleksyon ak itilizasyon dimansyon, ansanm ak estrateji alèjman pou amelyore presizyon konpatibilite dimansyon:
Move konsepsyon 1:Konfizyon dimansyon fil koryas ak amann, ki mennen nan dezakò anplasman.Solisyon:Idantifye klèman pwofil fil arbr (koryas/amann), verifye atravè desen ekipman oswa mezi fil pou anpeche move aliyman.

Move konsepsyon 2:Inyore tolerans dimansyon, sipoze "dimansyon fèmen sifi";
Repons: Fè egzateman konfime tolerans pou chak egzijans presizyon ekipman yo; mande rapò enspeksyon dimansyon anvan akizisyon an gwo.

- Konsèy pratik:
Kenbe yon jounal dimansyon:Ekri espesifikasyon ekipman arbr, gwosè nwa konpatib, ak senaryo aplikasyon pou referans seleksyon nan lavni.

Echantiyon backup stock:Kenbe 1-2 echantiyon gwosè tipik pou ekipman kritik pou anpeche dezakò ijan.
Konsilte manifaktirè espesyalize yo:Lè ou pa sèten sou dimansyon, bay desen ekipman ak paramèt arbr bay founisè nwa pou rekòmandasyon pwofesyonèl sou gwosè estanda oswa solisyon koutim.

Konklizyon: dimansyon egzak matche gon sou fen-pou -fen kontwòl
Dimansyon yo tipik nan presizyonfèmen nwayo pa abitrè. Nwayo a manti nan reyalize aliyman egzak pa "entegre endistri estanda, senaryo ekipman, ak paramèt sistèm arbr." Sans li se asire presizyon pozisyon arbr ak estabilite operasyonèl atravè dimansyon -a-k ap travay-konpatibilite kondisyon.

Move konsepsyon itilizatè komen yo enkli "Avègleman chwazi ki baze sou dyamèt arbr pandan y ap inyore espas enstalasyon ak tolerans presizyon" ak "pa konprann varyasyon dimansyon ant kalite nwa, ki mennen nan kondisyon fonksyònman dezakò." Nan pratik, mete ann aplikasyon -kontwòl pwosesis- ki defini kòm "klarifye definisyon dimansyon ak estanda → quantifier paramèt gwosè tipik → senaryo-adaptasyon gwosè ki baze sou → kontwòl tolerans presizyon → verifikasyon personnalisation ki pa-estanda → tès akseptasyon"-pèmèt seleksyon egzak epi anpeche dezakò nan dimansyon.
