Ki jan yon Stepper Servo Motor Mount travay?

Ki jan yon Stepper Servo Motor Mount travay?

Anpil enjenyè automatisation enstale motè servo stepper souvan mande: "Se pa yon mòn motè jis yon 'support fiks'? Poukisa kèk sistèm fè eksperyans siyifikativman redwi Vibration motè apre yo fin itilize yon mòn, pandan ke lòt moun toujou soufri pozisyon erè?" Gen kèk asime "nenpòt parantèz metal pral fè osi lontan ke li kenbe motè a," sèlman jwenn fòs inegal pandan operasyon lakòz deformation. Gen lòt ki neglije konpatibilite ant bracket la ak ekipman, ki mennen ale nan enstalasyon fòse ki akselere mete motè. An reyalite, astepper servo motè mònse byen lwen plis pase yon senp "fastener." Li aji kòm yon "transmetè fòs, garanti presizyon, ak tanpon Vibration." Nan zouti machin presizyon, li asire transmisyon ki estab nan koupl pwodiksyon motè a chaj la. Nan modil automatisation, li kontwole motè radial runout a mwens pase oswa egal a 0.01mm, anpeche pèt presizyon. Jodi a, nou pral sistematikman analize konpozisyon estriktirèl yo, prensip k ap travay, ak mekanis ki baze sou senaryo-nan monte motè servo stepper pou ede w konprann ki jan yo pwoteje operasyon motè ki estab.

Premyèman, ann klarifye: Pozisyon debaz bracket motè servo stepper - "Mwaye koneksyon presi ant motè ak ekipman"​
Pou konprann prensip k ap travay bracket la, nou dwe premye konprann valè debaz li yo: Pandan operasyon an, motè servo stepper yo jenere koupl, fòs radial, fòs axial, ak vibrasyon frekans segondè -. Fonksyon prensipal bracket la se adrese twa pwoblèm kritik atravè "fiksasyon motè → dispèsyon fòs → estabilizasyon pwèstans":
Transmisyon fòs òdone:Egzakteman transfere pwodiksyon koupl la soti nan motè a nan chaj la, anpeche fòs aliyman ki diminye efikasite transmisyon (efikasite dwe pi gran pase oswa egal a 95%).

Asirans presizyon soutni:Kontwole kowaksyalite (mwens pase oswa egal a 0.05mm) ak fen figi runout (mwens pase oswa egal a 0.03mm) ant arbr motè a ak chaj, anpeche erè pwezante ki te koze pa move aliyman motè (erè dwe mwens pase oswa egal a 0.02mm).

Efektif amortissement Vibration:Absòbe vibrasyon operasyonèl pou minimize enpak sou tou de ekipman an ak motè tèt li, pwolonje lavi motè (pa plis pase 30%).

Prensip pozisyon sa a dikte ke konsepsyon bracket la dwe vire toutotou twa eleman debaz:fòs, presizyon, ak vibrasyon. Tout konpozan estriktirèl ak mekanis operasyonèl yo fèt pou sèvi objektif sa yo.

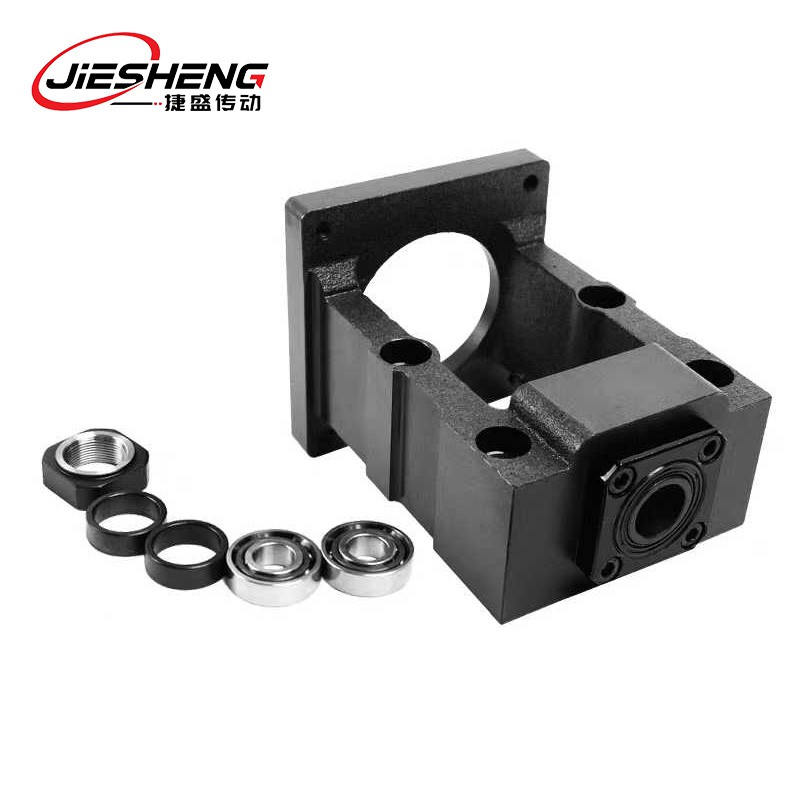

Dezyèmman, Konpozisyon estriktirèl nanStepper Servo Motor Mounting Bracket - Kijan Konpozan yo travay ansanm?​
Pèfòmans stepper servo motè aliye bracket depann sou entèraksyon kowòdone eleman estriktirèl li yo. Diferan pati ranpli fonksyon diferan pou reyalize kolektivman "sipò ki estab ak transmisyon egzak." Eleman estriktirèl debaz yo ak wòl yo se jan sa a:
1. Nwayo Eleman 1: Plak Baz - "Chaj- Fondasyon Kote yo"​
Plak baz la konekte bracket la ak sifas aliye ekipman an epi finalman pote tout fòs yo. Fonksyon debaz li yo se "chaj ki estab-portman + pozisyon egzak":​
Karakteristik estriktirèl:Tipikman rektangilè oswa plak metal ki gen fòm flange-(epesè ki pi gran pase oswa egal a 8mm) ak twou estanda pou aliye. Plak baz segondè-presizyon yo ka prezante tou twou zepeng lokalize machin;​
Mekanis fonksyonèl:
Transmisyon fòs:Fòs radial ak axial ki te pwodwi pandan operasyon motè yo transmèt atravè bride motè a nan plak debaz la, ki Lè sa a, respire distribye fòs sa yo atravè sifas la aliye ekipman.

Referans pozisyon:Sifas aliye plak debaz la dwe paralèl ak plan referans ekipman an. Pozisyon twou zepeng oswa gwo -twou aliye presizyon asire pozisyon fiks relatif ant bracket la ak ekipman, anpeche deplasman motè pandan operasyon an.

Paramèt kle:Materyèl debaz yo anjeneral alyaj aliminyòm oswa fè jete. Yo pi pito baz fè jete pou motè gwo-devwa (pouvwa > 1kW) pou asire kapasite pote chay adekwat-.

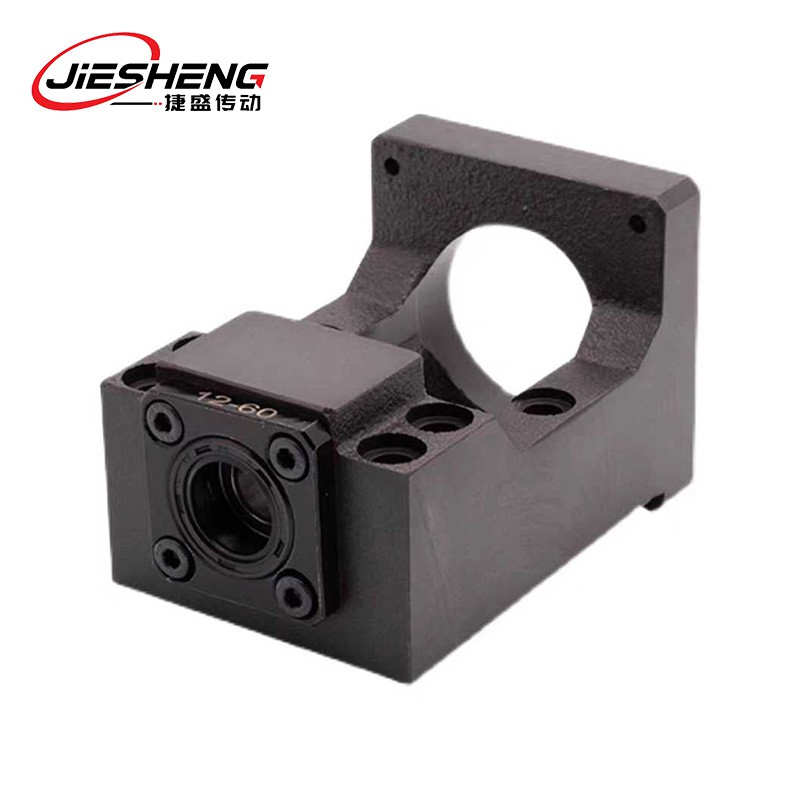

2. Nwayo Eleman 2: Bride Montaj Motè - "Estabilize Pwèstans" Motè a
Flange a sèvi kòm koneksyon dirèk ant bracket la ak motè a. Fonksyon debaz li yo se "estabilize pwèstans motè + kontwole deplasman motè," fè li enpòtan pou asirans presizyon:
Karakteristik estriktirèl:Sant bride a gen yon arbr motè nan -twou, ki antoure pa 4-6 twou aliye motè. Gen kèk bride enkòpore yon zepòl (etap) machined pou kwaze ak figi fen motè a.

Mekanis operasyon:
Fiksasyon pwèstans:Bolting bride motè a nan bride bracket la. Estrikti zepòl la kontwole konpanse radial motè mwens pase oswa egal a 0.02mm, asire sant arbr motè a aliman ak liy referans bracket la.

Transfè fòs:Lè motè a bay koupl, bride a pote fòs reyaksyon an. Flange a dwe transmèt fòs sa a nan baz la atravè frigidité pwòp li yo, anpeche deformation.

Kondisyon presizyon:Pèpendikularite ant figi bride ak sifas aliye baz Mwens pase oswa egal a 0.03mm / m; kowaksyalite nan figi bride Mwens pase oswa egal a 0.02mm. Asire radial runout nan arbr motè mwens pase oswa egal a 0.01mm apre enstalasyon.

3. Konpozan debaz 3: Ranfòse zo kòt ak estrikti kousen - Doub Asirans nan "Amelyore Rigidite + Suppression Vibration"​
Pou gwo -kouple, gwo-vibrasyon kondisyon fonksyònman, parantèz la enkòpore ranfòsman zo kòt ak estrikti kousen pou rezoud pwoblèm nan "ensifizan frigidité ki mennen nan deformation ak vibrasyon twòp ki lakòz domaj":
Ranfòse zo kòt:
Karakteristik estriktirèl:Pozisyone sou koneksyon baz-a-bride, ak yon wotè 5-10mm ak epesè 3-5mm, ranje nan modèl triyangilè oswa trapezoidal (konfigirasyon triyangilè ofri frigidité optimal).

Fonksyonalite:Ogmante moman seksyon inèsi bracket la, amelyore rezistans koube (deformation koube mwens pase oswa egal a 0.01mm / 100N) pou anpeche defleksyon lateral ki te koze pa reyaksyon koupl pandan operasyon motè;
Estrikti tanpon:
Karakteristik estriktirèl:Kousinen tanpon kawotchou oswa rondèl prentan yo enstale ant bride a ak baz; kèk parantèz wo-enkòpore plak amortissement metal.

Mekanis operasyon:Absòbe gwo -vibrasyon frekans (200-500Hz) pandan operasyon motè, reyalize yon vitès atenuasyon vibrasyon ki pi gran pase oswa egal a 25%. Sa a diminye transmisyon Vibration nan kò ekipman an pandan y ap anpeche mete ki te koze pa kolizyon rijid ant motè a ak bracket.

Twazyèmman, Prensip Nwayo Travay nanStepper Servo Motor Mounts - Twa Etap soti nan "Fiks" rive nan "Kowòdinasyon Precision"​
Pwosesis operasyonèl monte motè servo stepper yo enplike fondamantalman sekans kowòdone "Transmisyon Fòs → Kontwòl Precision → Tanpon Vibrasyon," divize an twa etap debaz, yo chak ak objektif diferan ak mekanis:
1. Etap 1: Montaj ak Pozisyon - Etabli Referans Precision "Motè-Bracket-Ekipman"
Sa a fòme fondasyon operasyon bracket, ki vize etabli yon referans pou transmisyon fòs ki vin apre ak asirans presizyon atravè enstalasyon egzak:
Aliyman referans:Sekirize baz bracket la nan sifas aliye ekipman an lè l sèvi avèk broch lokalize oswa boulon aliye. Asire liy santral la nan bride bracket la kowaksyal ak arbr chaj la nan mwens pase oswa egal a 0.05mm tolerans (verifye ak yon endikatè rele). Ajiste ak shims (0.01-0.1mm epesè) si soti nan tolerans.

Reparasyon motè:Aliman bride motè a ak bride bracket la epi an sekirite ak boulon nan koupl espesifye. Estrikti flange a otomatikman limite deplasman radial motè, asire devyasyon arbr motè soti nan liy referans bracket Mwens pase oswa egal a 0.02mm.

Eliminasyon clearance:Enspekte distans anfòm ki genyen ant arbr motè a ak bracket nan -twou a. Evite twòp clearance ki lakòz vibrasyon motè pandan operasyon an, oswa clearance ensifizan ki mennen nan friksyon -chafaj (tanperati mwens pase oswa egal a 60 degre).

Enpak kritik:Si devyasyon debaz la depase 0.1mm nan etap sa a, erè pwezante yo ap ogmante pa 2-3 fwa pandan operasyon motè ki vin apre.

2. Etap 2: Fòs Transmisyon ak Distribisyon - Asire ke koupl se "Pèt-gratis ak san chanjman"
Pandan operasyon motè a, bracket la dwe estabilite transmèt koupl pwodiksyon nan chaj la pandan y ap dispèse fòs reyaksyon motè a pote pou anpeche konsantrasyon estrès lokalize:
Chemen transmisyon koupl:Motè pwodiksyon koupl → Bride motè → Bride Support → baz Support → Ekipman aliye sifas → Chaj. Chemen sa a dwe "gratis nan kraze rijid" pou asire efikasite transmisyon koupl Pi gran pase oswa egal a 95%.

Distribisyon fòs reyaksyon:Fòs reyaksyon soti nan chaj la transmèt nan arbr motè a nan bride motè a. Flange bracket la distribye fòs sa yo atravè plizyè pwen aliye sou baz la lè l sèvi avèk frigidité nannan li yo, anpeche surcharge boulon endividyèl yo.

Kontwòl fòs radial:Sèten kondisyon fonksyònman ka sibi motè a fòs radial (mwens pase oswa egal a 80% fòs radial nominal motè a). Baz bracket la dwe reziste koube ki te koze pa fòs radial nan epesè ase (Pi gran pase oswa egal a 10mm) ak ranfòse zo kòt (deformation koube Mwens pase oswa egal a 0.01mm), asire motè arbr radial runout mwens pase oswa egal a 0.03mm.

3. Faz 3: Amortissement Vibration ak Estabilite Pwèstans - Minimize enpak Vibration sou presizyon ak lavi
Stepper servo motè jenere Vibration pandan operasyon an. Support a dwe diminye vibrasyon atravè konsepsyon estriktirèl pandan y ap kenbe estabilite pwèstans motè a:
Mekanis amortissement Vibration:
Tanpon Rijid:Materyèl bracket la posede elastisite nannan pou absòbe vibrasyon frekans segondè-.

Tanpon fleksib:Parantèz ak kousinen kawotchou itilize deformation elastik kawotchou pou absòbe vibrasyon ki ba -frekans, pou anpeche transmisyon yo nan kò ekipman an.

Kontwòl Estabilite Pwèstans:
Anpeche "jwe" motè:Fè fas a kanpe bride byen sere ak figi fen motè a, limite jwe axial a mwens pase oswa egal a 0.01mm;
Siprime Mount Resonance:Frekans natirèl mòn lan dwe evite frekans vibrasyon motè a pou anpeche sonorite -pwovoke gwo vibrasyon mòn lan.

Katriyèm, Diferans nanStepper Servo Motor Mount Mekanis atravè senaryo yo
Tou depan de senaryo aplikasyon an, mekanis operasyonèl mòn lan ajiste espesyalman. Diferans debaz yo chita nan priyorite transmisyon fòs, entansite kontwòl presizyon, ak metòd adaptasyon pwoteksyon:
1. Senaryo 1: Aplikasyon transmisyon presizyon - Precision-Premyèman, kontwòl strik devyasyon
Kondisyon debaz:Arbr motè-pou-chaj kowaksyalite Mwens pase oswa egal a 0.03mm, erè pwezante Mwens pase oswa egal a 0.01mm, anplitid vibrasyon Mwens pase oswa egal a 0.008mm;
Mekanis bracket:
Etap pozisyon:Itilize gwo -parantèz ak zepeng lokalize. Doub broch lokalize asire sipò-a-devyasyon referans ekipman Mwens pase oswa egal a 0.005mm ak pòs-motè-kowaksyalite aliye Mwens pase oswa egal a 0.02mm.

Etap transmisyon fòs:Epesè baz bracket Pi gran pase oswa egal a 12mm ak 2-4 zo kòt ranfòsman. Asire deformation koube bracket Mwens pase oswa egal a 0.005mm pandan transmisyon koupl, anpeche pèt presizyon nan deplasman fòs.

Etap amortissement Vibration:Anplwaye yon estrikti plak tranpaj metal reyalize yon vitès atenuasyon Vibration ki pi gran pase oswa egal a 35%. Sa a kontwole radial runout pandan operasyon motè a mwens pase oswa egal a 0.005mm, asire lazè make presizyon mwens pase oswa egal a 0.003mm.

2. Senaryo 2: transmisyon lou-chaj - chaj-priyorite, ranfòsman rijid
Kondisyon debaz:Motè koupl nominal Pi gran pase oswa egal a 5 N·m. Bracket dwe kenbe tèt ak fòs radial ki pi gran pase oswa egal a 1000 N ak fòs axial ki pi gran pase oswa egal a 500 N san deformation enpòtan (deformation mwens pase oswa egal a 0.02 mm).
Mekanis bracket:
Seleksyon estriktirèl:Support an fè (HT300) ak epesè baz ki pi gran pase 15mm oswa egal a, epesè bride ki pi gran pase oswa egal a 10mm, ak kadriyaj -kot ranfòsman modèl;​
Etap transfè fòs:Boulon pou monte yo sèvi ak boulon ki gen klas 8.8 ki gen gwo -fòs. Fòs reyaksyon chaj yo distribye respire atravè 4-6 boulon, ak chaj boulon endividyèl mwens pase oswa egal a 300N (pou anpeche surcharge);
Etap fikse:Motè yo sekirize nan bride bracket atravè yon sistèm doub "bride zepòl + boulon". Pwofondè zepòl bride Pi gran pase oswa egal a 5mm asire pa gen okenn deplasman radial anba chay lou, ak erè pwezante Mwens pase oswa egal a 0.05mm pandan operasyon CONVEYOR.

3. Senaryo 3: Senaryo anviwònman difisil - Priyorite pwoteksyon, adaptabilite anviwònman
Kondisyon debaz:Support dwe kenbe tèt ak imidite / korozyon (rezistans espre sèl Pi gran pase oswa egal a 48 èdtan), pousye (IP54 oswa pi wo), pandan y ap satisfè presizyon fondasyon (kowaksyalite mwens pase oswa egal a 0.05mm);
Mekanis bracket:
Adaptasyon materyèl:304 bracket asye pur (rezistans espre sèl pi gran pase oswa egal a 1000 èdtan) ak tretman sifas pasiv pou anpeche korozyon nan ji manje ak medya chimik.

Konsepsyon pwoteksyon:Fluororubber sele (-20 degre a 200 degre rezistans tanperati) enstale nan koneksyon an bride-motè; garnitur kawotchou ki enpèmeyab sou sifas la aliye pou anpeche likid antre nan ekipman an.

Fòs Transmisyon Faz:Pou konpanse pou frigidité yon ti kras pi ba asye pur konpare ak fè jete, epesè bracket (baz pi gran pase oswa egal a 12mm) ak konte kòt (ogmante pa 50%) yo amelyore. Sa a asire efikasite transmisyon koupl Pi gran pase oswa egal a 95%, satisfè kondisyon presizyon liy CONVEYOR manje (erè pwezante mwens pase oswa egal a 0.04mm).

Senkyèm, Rezime: Nwayo Travay lojik ak valè deStepper Servo Motor Mounts
Fonksyon fondamantal nan monte motè servo stepper se reyalize kontwòl balanse nan "fòs, presizyon, ak Vibration" atravè "sinerji estriktirèl" - - Baz la pote ak distribye fòs, flange a sekirize oryantasyon motè, pandan y ap zo kòt ak estrikti amortissement amelyore frigidité ak siprime Vibration. Konpozan oksilyè adapte yo ak kondisyon espesifik. Twa eleman sa yo kowòdone atravè twa etap-pozante enstalasyon, transmisyon fòs, ak amortissement vibration-finalman reyalize "transmisyon koupl san pèt, devyasyon-asirans presizyon gratis, ak ba-transfè vibrasyon anplitid."

Mekanis operasyonèl bracket la adapte yon fason fleksib ak diferan senaryo:Aplikasyon presizyon anplwaye pou kontwòl presizyon sevè; Senaryo lou-chaj depann sou materyèl fè jete + kadriyaj zo kòt pou ranfòse chaj-kapasite pote; anviwònman piman bouk itilize asye pur + konsepsyon sele pou pwoteksyon amelyore; gwo -demaraj frekans-senaryo sispann ogmante kousinen tanpon elastik pou siprime vibrasyon. Prensip debaz la rete priyorite pèfòmans kritik ki baze sou kondisyon esansyèl senaryo a.
